Traseu frigorific pentru aer conditionat 9000 - 12000 BTU, tevi Cupru 1/4 - 3/8
Traseul frigorific este destinat instalarii aparatelor de aer conditionat cu capacitati de 9000 si 12000 BTU care utilizeaza conexiuni frigorifice de 1/4" si 3/8", respectiv aproximativ 6,35 mm si 9,53 mm. Produsul este tarifat la metru liniar si include componentele principale necesare realizarii legaturii dintre unitatea interioara si unitatea exterioara.
Configuratia reuneste cele doua tevi de cupru izolate, cablul electric de comunicare, tubul pentru evacuarea condensului si banda utilizata pentru matisarea traseului. Lungimea necesara se stabileste in functie de distanta dintre unitati si de particularitatile montajului.
Detalii importante pentru alegerea traseului frigorific
- Compatibilitate: aparate de aer conditionat de 9000 si 12000 BTU care folosesc tevi frigorifice de 1/4" si 3/8".
- Diametru teava lichid: 1/4", aproximativ 6,35 mm.
- Diametru teava gaz: 3/8", aproximativ 9,53 mm.
- Unitate de vanzare: pretul este calculat pentru 1 metru liniar de traseu.
- Izolatie: tevile de cupru sunt furnizate izolate pentru utilizarea in instalatii de climatizare.
- Conexiune electrica: este inclus cablu MYYM 5 x 1,5 pentru comunicarea dintre unitati.
- Drenaj: traseul include tub pentru evacuarea condensului.
Ce contine un metru liniar de traseu frigorific
- 1 ml teava izolata din cupru 6,35 mm (1/4") pentru circuitul frigorific.
- 1 ml teava izolata din cupru 9,53 mm (3/8") pentru circuitul frigorific.
- 1 ml cablu electric MYYM 5 x 1,5 pentru comunicarea si conexiunile dintre unitati, conform configuratiei instalatiei.

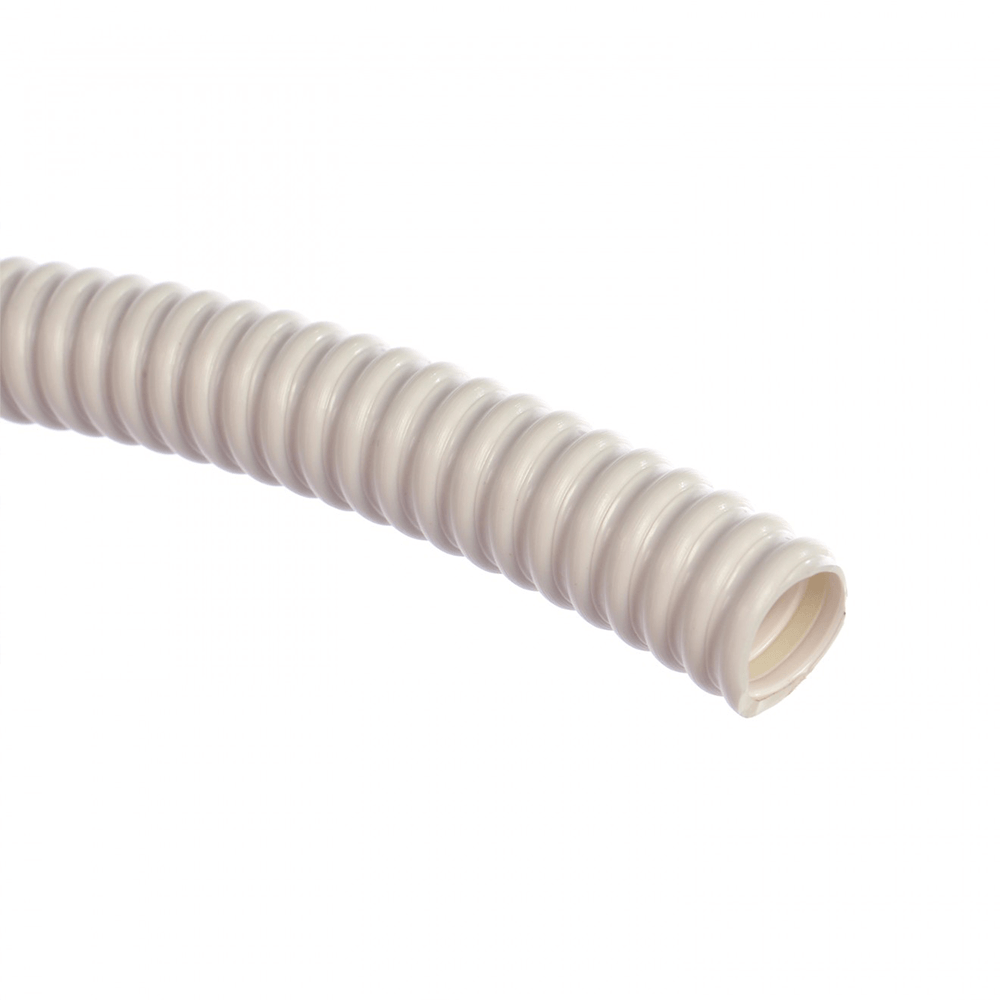

- 1 ml tub de drenaj pentru evacuarea condensului produs de unitatea interioara.

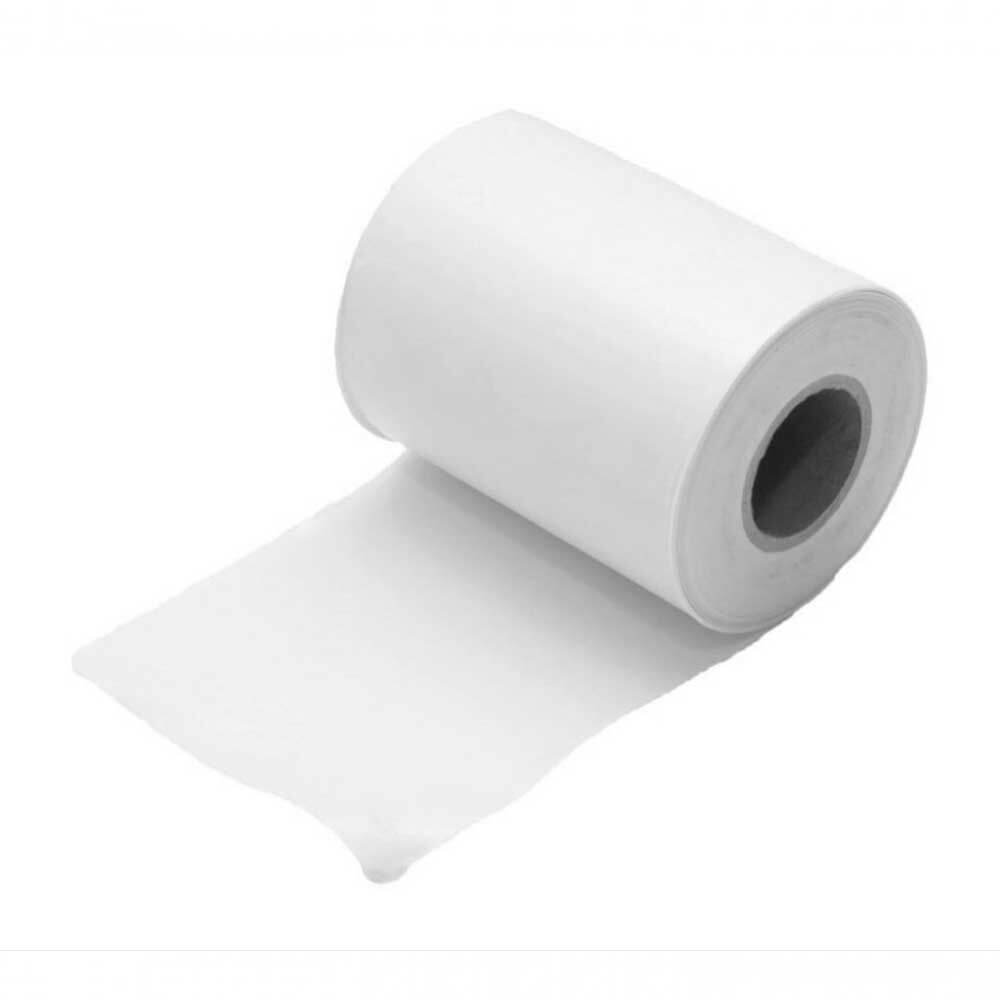

- Banda de matisat pentru gruparea si protejarea componentelor traseului.
Traseu complet pentru legatura dintre unitatea interioara si unitatea exterioara
Traseul frigorific reprezinta legatura tehnica dintre cele doua unitati ale unui sistem split si trebuie dimensionat corect in functie de modelul aparatului. Tevile de cupru transporta agentul frigorific intre unitatea interioara si cea exterioara, iar izolatia limiteaza schimbul termic cu mediul exterior si aparitia condensului pe conducte.
Pe acelasi traseu sunt dispuse cablul electric de comunicare si conducta de drenaj, astfel incat instalatia sa poata fi organizata compact si protejata prin matisare.

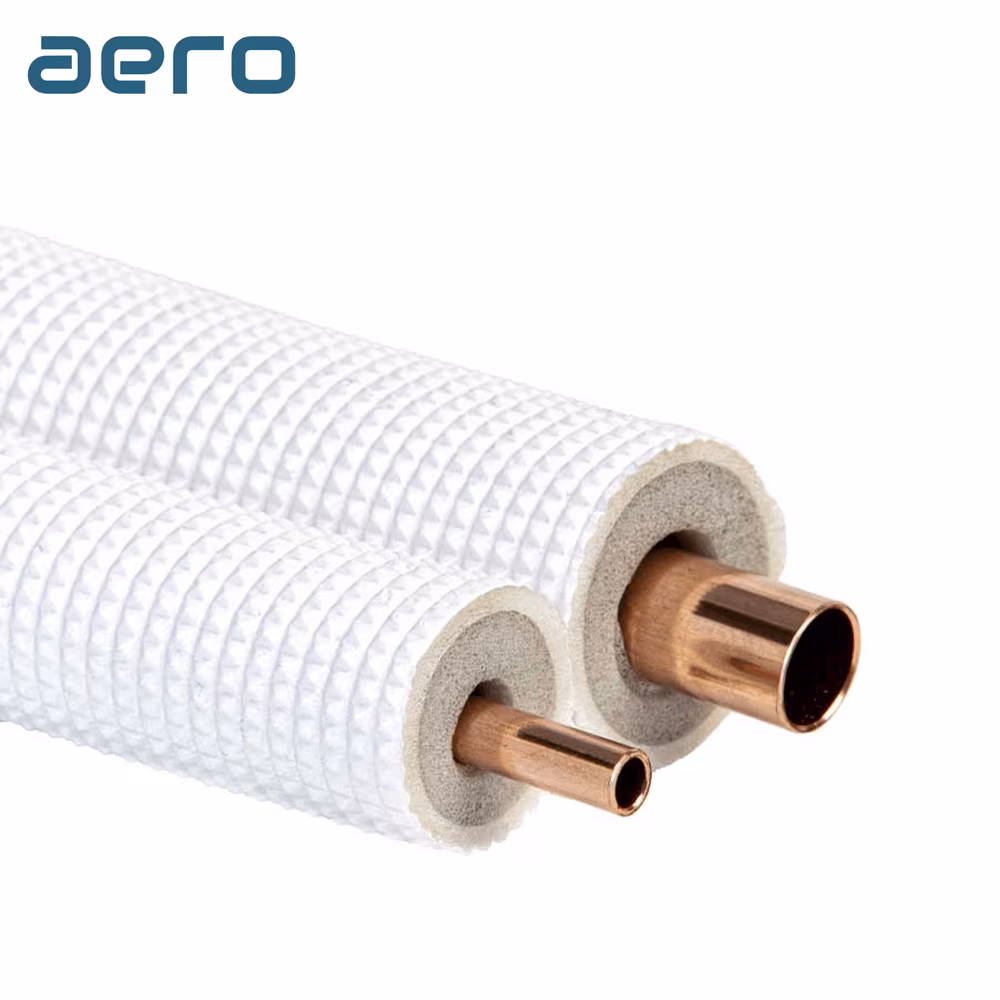

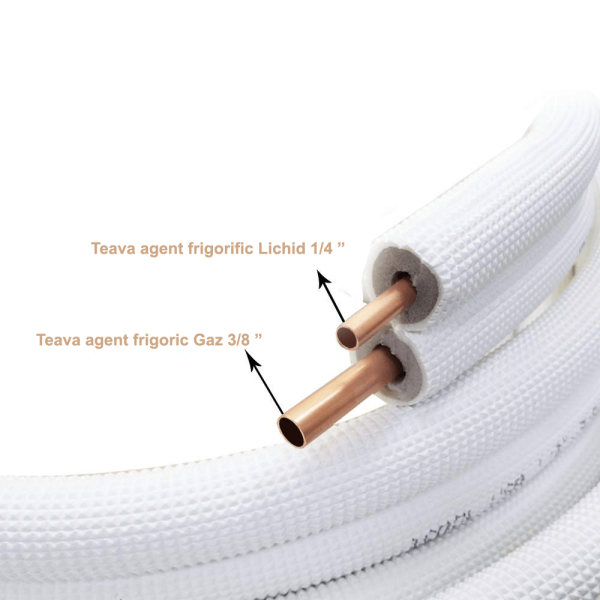

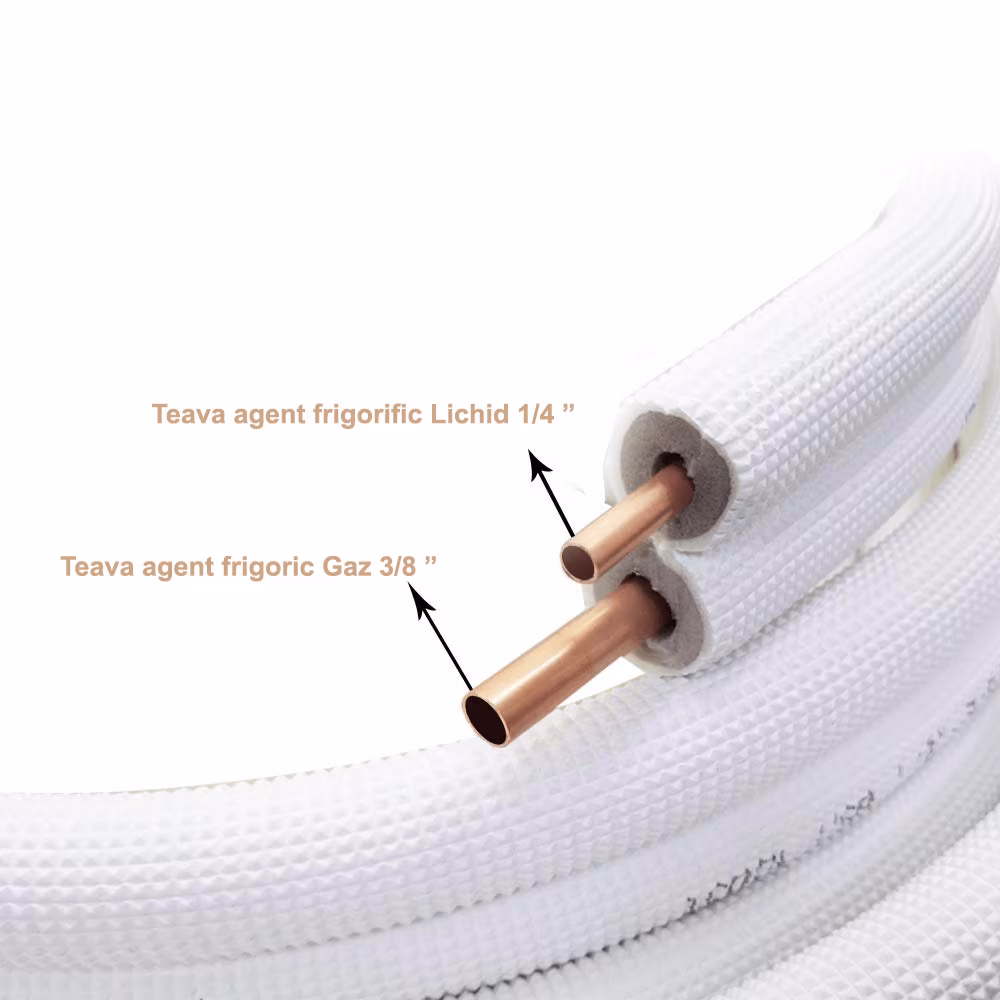

Tevi de cupru izolate 1/4" si 3/8"
Configuratia 1/4" - 3/8" este intalnita la numeroase aparate de aer conditionat din clasele de 9000 si 12000 BTU. Cele doua conducte au roluri diferite in circuitul frigorific si trebuie utilizate numai atunci cand diametrele corespund specificatiilor tehnice ale aparatului instalat.
Inainte de comandarea traseului este recomandata verificarea dimensiunilor racordurilor unitatii interioare si exterioare, deoarece diametrele pot varia in functie de producator, gama sau model.

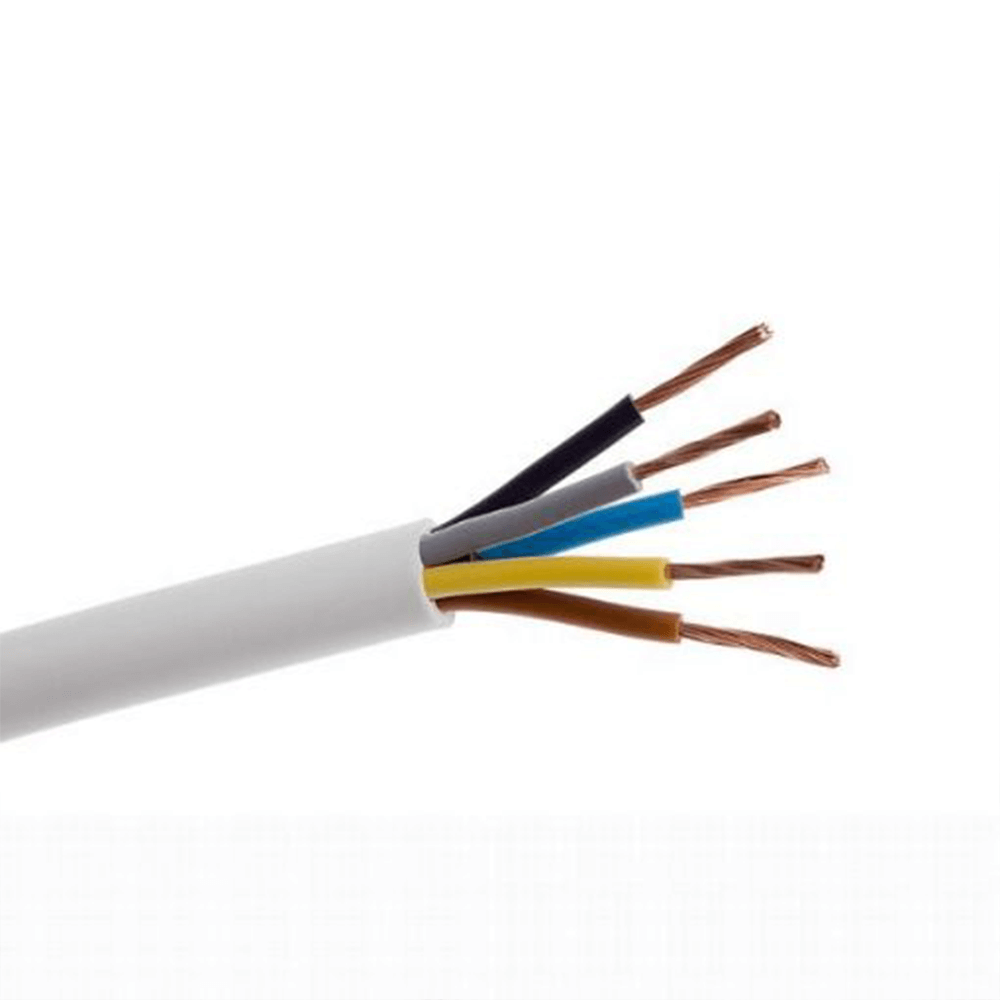

Cablu de comunicare si drenaj pentru condens
Traseul include cablu electric MYYM 5 x 1,5, utilizat pentru realizarea conexiunilor dintre unitatea interioara si cea exterioara in configuratiile compatibile. Tubul de drenaj permite evacuarea apei rezultate in timpul functionarii aparatului pe racire sau dezumidificare.
Pentru functionarea corecta a drenajului, traseul trebuie montat cu configuratia si panta corespunzatoare, astfel incat condensul sa poata fi evacuat fara acumulari sau reflux.
Lungimea traseului se stabileste in functie de montaj
Produsul se comercializeaza la metru liniar, ceea ce permite adaptarea cantitatii la distanta reala dintre unitatea interioara si unitatea exterioara. La stabilirea lungimii trebuie luate in calcul traseul efectiv, trecerile prin perete, schimbarile de directie si pozitionarea finala a echipamentelor.
Lungimea maxima admisa a traseului frigorific si diferenta de nivel dintre unitati sunt stabilite de producatorul aparatului de aer conditionat si trebuie respectate la instalare.
Informatii importante
- Destinatie: instalatii de aer conditionat split compatibile.
- Capacitati orientative: 9000 - 12000 BTU.
- Dimensiuni tevi: 6,35 mm (1/4") si 9,53 mm (3/8").
- Vanzare: la metru liniar.
- Continut: doua tevi de cupru izolate, cablu MYYM 5 x 1,5, tub de drenaj si banda de matisat.
- Compatibilitate: diametrele traseului trebuie verificate cu specificatiile exacte ale aparatului de aer conditionat inainte de montaj.
